Carter cloisonné

Après multiple recherche sur le net et sur le forum je ne trouve pas d'info concrête sur les carters cloisonné.

Le papy qui me donne un coup de main à régler mon moteur m'a dit que Alphiracing avait dévellopé une plaque qui se poser simplement dans le carter et était très fonctionnelle.

Aparement il y en a plus qui circulent, dommage, donc si vous avez un exemple de cloison ou autre qui pourrait améliorer l'anti-déjaugeage je suis preneur.

Merçi

Bonjour,

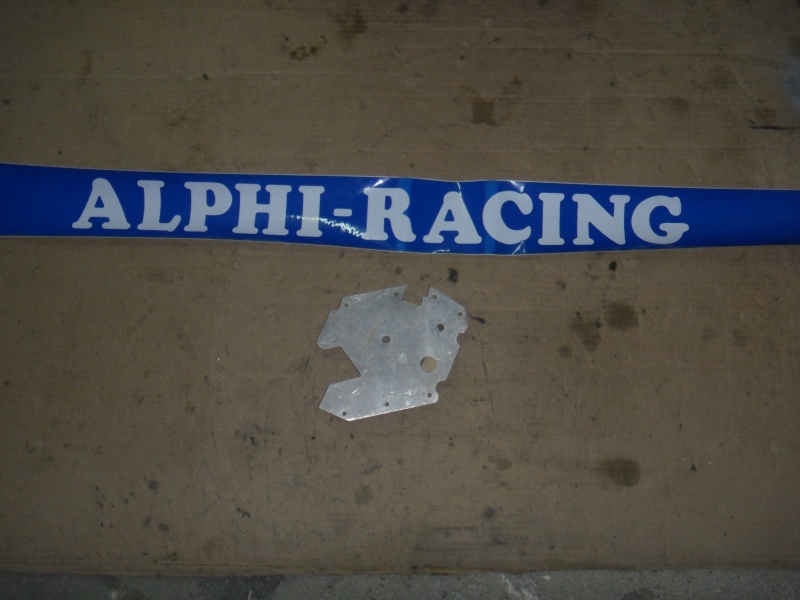

Voici en photo la fameuse plaque, je n'ai pas les dimensions mais avec les trous de fixation çà doit se retrouver.

je comprend pas comment "marche" cette plaque

perso j'ai une plaque en fibre qui se place au dessus de la crepine et est simplement coincé dans le haut du carter
les photos sont celle du moule
[img][/img]
[img][/img]
cela ne cloisonne pas le carter qui l'est deja suffisament a mon gout mais cela evite a l'huile de monter vers le vilo et donc de sortir du carter inferieur en evitant le barbotage sachant qu'il y des trous pour faire redescendre l'huile qui peu tout de meme passer au dessus mais en quantité negligeable
je roule avec ceci depuis 2005 et jamais un probleme depuis

ok merci de la reponse
car j'ai cassé un vilo une fois en déjaugeant du coup j'ai un peut peur vu la galere pour en trouver un en bon etat a prix correct

en 2004 je roulé sans et j'ai fait deus dejaugeage en 5 course , apres j'ai fait faire un moteur et je me suis fait faire une plaque par un ami dont j'ai fait le moule par la suite
maintenant il est clair que dans tout les moteurs que j'utilise j'en met une et en plus elle est juste coincé par la crepine donc pas de modif dans le carter

Se posible te refeir un de set moule ?

si tu as un moment tu pourrais me vendre une piece ?

ça peut se faire mais pas avant le mois prochain car tout mes week end sont pris jusqu'a la fin du mois
car je fais durtol orcines,et dans la foulée j'irais faire un tour du coté du lauragais si tout va bien
a vous de me dire si vous avez le temps d'attendre

moi je du temps

oui moi aussi

[url=https://servimg.com/image_preview.php?i=50&

Salut,

est ce que c'est possible de nous donner les côtes de cette plaque?
ou encore mieux, de faire un dessin sur papier et de le scanner pour nous l'envoyer?
comme ça, on pourait faire nos plaques nous même...

Comment est elle fixée? montage?

MERCI d'avance

salut JF moi ta plaque m interresse aussi

Salut les gars et double merci seb1298!
Déja pour ta reponse sur mon sujet moteur concernant les coussinets!
Et ensuite pour cette plaque que j'ai étudidé avec le chat tiens en parlant du chat y on pas voulut l'appeler SIMCAT a la maison domage il a les bonnes couleurs!





Reste à régler le system de fixation (rivets,boulons de 5 matés,ou boulons pas matés pour démontage???)
Je fabrique dans la semaine et je donnerais le resultat dans mon sujet "bloc" remontage y2

Qui veut le patron du truc, peut me contacter ce sera avec plaisir!
Par contre je suis pas au point niveau scanner mais j'ai un fax pour qui veut!

A+ yan

je veux bien un patron, ça m'intéresse!!
pour le scan du gabarit, je t'ai envoyé un MP...

merci seb1298 et Tchoupy!!

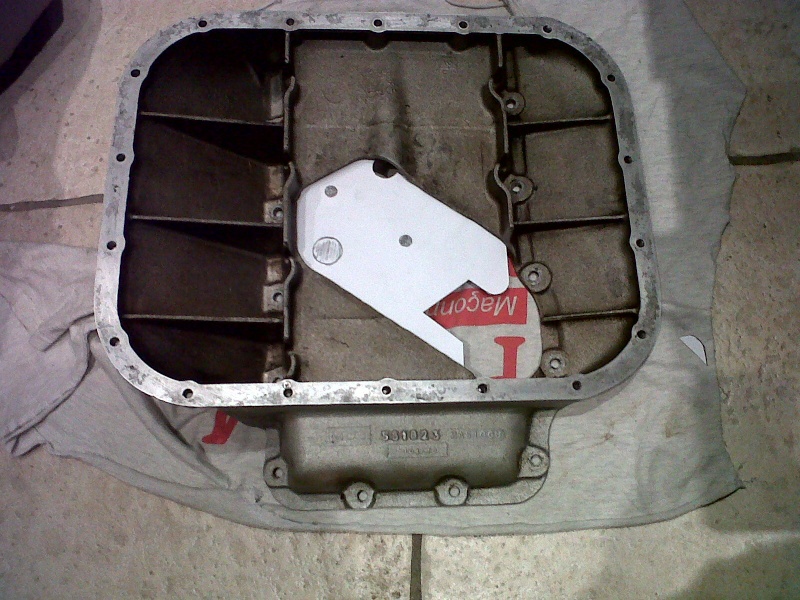

Bonsoir tout le monde!



A vos imprimantes et en avant le découpage, comme à l'école!

Ce n'est qu'une ébauche pour l'instant et il faudra affiner le tout voir en faire un autre (gabarit) mais ça a l'air d'une bonne base

Donné moi vos avis concernant la fixation? et l'épaisseur du galva 1/10 ? 2/10 ? alu?non!???!!!

Et pour Seb1298 !!!!

Mersi Tchoupy e Seb1298

en alu epai 1.5mm

avant de fermer le carter verifier que la jauge a huile decend au fond

seb! concernant la fixation c'est comment boulons de 6 matés, rivets ou autre

Salut,

Autre possibilité pour lafixation des inserts fileté (genre de rivet taraudés à l'interieur) pris sur le carter et BTR par en dessous avec du frein filet.

Merci pour le model en tout cas

A plus

merci Tchoupy et seb1298!!

merci pour le gabarit!!
avant de commencer à faire cette plaque, je voudrais être sûr de la taille (donc de l'échelle du gabarit).
Pourrait on avoir une ou 2 côtes précises?
comme par exemple la longueur de la partie droite (celle où il y a les trois petits trous) à droite du dessin
ou encore le diamètre des 3 trous du centre du dessin

cela permettrait de voir si le dessin est à la bonne échelle en l'imprimant afin d'être sûr du gabarit.
Merci encore
