patte fixation etrier

bonjour qui aurai en sa posetion un plans detailler ou une patte de fixation d etrier de nos cher mille car j aimerai m ent faire fabriquer un jeux pour moi ou voire pour d autre personne du forum ces pour sa que je voudrai un plans ou que quelqu un m ent prette un jeux pour que je puisse faire chiffrer sa merci d avance

Slt pierrot.avant ou arriere pour la patte?

avant pour le momant je verrai un peut plus tard pour les arriere

Ok ca marche.au besoin j'ai les support arrieres.

d accord merci

j'en ai des avant demonter mais dans le grenier donc demain soir je peut te donner les cote

ok merci tu peut me joindre des photo aussi si ces pas tros te demander

dsl j'ai pas pu regarder hier je me suis retrouver a faire 3 apéro different pour fêté le bac

et je viens seulement de me lever

donc voila une photo tu veut tout les cote possible ou seulement certain ??

Salut pas de souci je suis pas super pressé . Je voudrai si possible toute les cote tous les entraxe les diamètre et angle de courbure merci d avance ces vraiment sympa

Up

Merci c cool je ves pouvoire mi attelé a faire refaire cette piece

il manque encore une cote j'essayrait de mesurer demain

Je relance le post
Certains d entre vous ont ils fabriquer les plaques support d'étriers
En gros j ai besoin de conseils , côtes et avis pour fabriquer les plaques qui tiennent les étriers de frein, mais je part sur mes fusee qui étaient équipée de tambours a l origine
J ai commencé des ebauches l une en fer de 4mm d'épaisseur
L autre en alu de 25mm d'épaisseur fraisée pour laisser passer la fixation de l etrier
Des idees ????

Pourquoi 25 en alu (lequel ???) c'est du calcul de RDM ou au ...piff!!!!?

25mm correspond a l épaisseur de ma patte de fixation

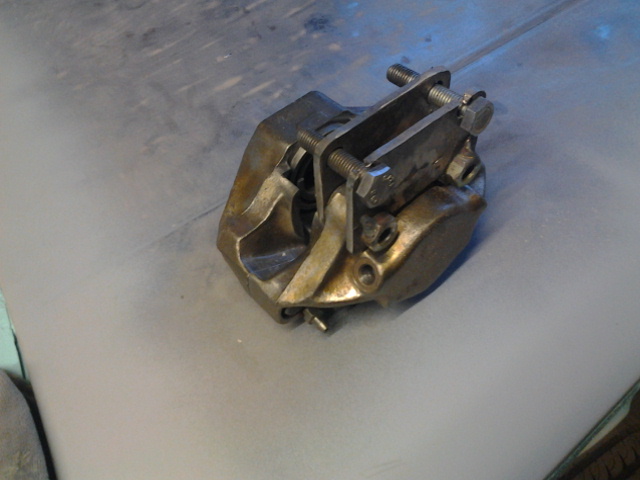

En gros l épaisseur des 2 plaques de fer plus l épaisseur de l etrier sur mon montage proto de l image
Il y aura un fraisage pour laisser l etrier s insérer dedans
Le support sera fillete afin de tenir l étrier
Les 2 grandes vis maintiendront l etrier sur la fusee

pourquoi pas faire simple et prendre 2 pattes d'origine?

JEAN MI a écrit:

pourquoi pas faire simple et prendre 2 pattes d'origine?

Car il s agit de mes fusée qui étaient montees d origine avec des tambours
Je souhaite garder ce montage , j ai deja modifier mes moyeux , les disques sont dessus, reste les etriers de rallye 2 a fixer
