Manos et compteur jaeger!

Olivier si tu veut j'ai la planche de bord pas jaune....

La suite:

dessus





dessous



La mousse restera marron!

A+

Nickel

Très bien comme ça! t'as pas de pompe de lave-glace?

Bien vu pour la pompe!

J'ai la pompe d'origine, j'ai pas fait le trou car je trouve que ça marche pas comme il se doit!

J'ai aussi un moteur électrique déporté de lave glace de 505, que je compte bien monter donc vu la taille et l'emplacement du poussoir, je percerai plus tard!

Tiens, entre-autre, j'ai fait ça cet AM pour commander ma pompe électrique...






Je sais ...j'aurais pu faire les trous au milieu..! mais faudra se pencher grave pour s'en rendre compte...

Belle adaptation j'avais pas pensé à reposer le capuchon! Rebien vu!
Je pensé à la meme platine avec mon anti-vandalisme comme pour le bouton vroum-vroum!

J'ai encore moins de mérite que ça...je te le dis qu'à toi, mais c'est un interrupteur complet qui ressemble à s'y méprendre au poussoir d'origine!

je garde ça pour moi alors!

Bonjour à tous!

La il me faudrai de l'aide

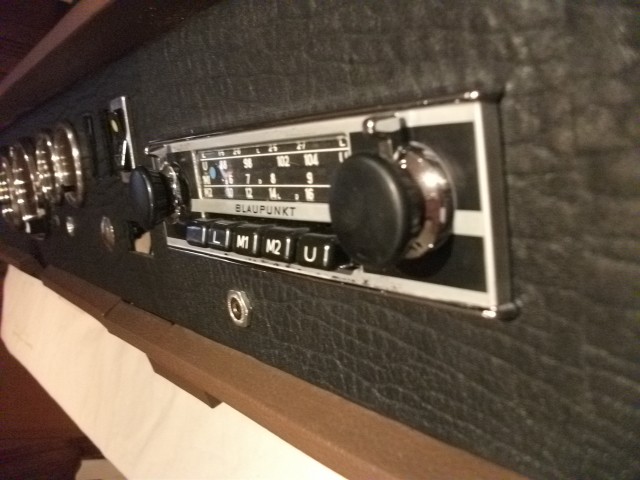

Voila le truc j'ai trouvé hier le blaukpunkt de mes réves!...
En rentrant à la maison le soir, je le test tout marche et non content il fait recherche électronique des stations oui oui un genre de scan avant l'heure, il fait une memo des quatre ou cinq meilleurs stations qui sont accéssible par préssion sur le bouton de gauche!
Et le bitoniaux qui bouge n'est pas commandé avec la ficelle comme les autres mais électrique (y bouge en recherche le pépére!...) tout marche ras!



Donc grande joie d'avoir trouvé une perle rare (à prix super soldé quasi cadeau)
Je regarde mieux sur le net, et surprise le deuxiéme din c'est pour les commandes de recherche au pied ou volant ou bouton switch qui disent..

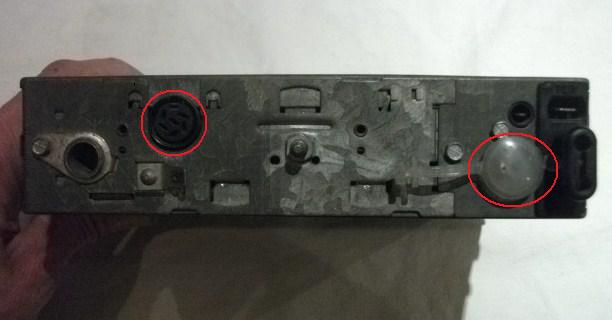

Voila je pense que le cercle rouge c'est un contacteur deux position qui sert:

- soit en position x à lancer une recherche des stations avec le bouton en bleu
- soit en position y à passer de station en station avec le méme bouton
A confirmer!




Voila mon vrai probléme comment cabler la commande déportée????.....

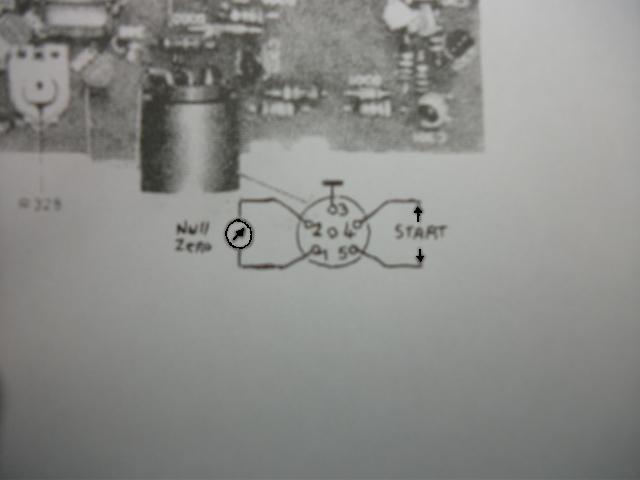

J'aurai besoin d'aide pour interprété ce schéma svp........


HELP HELP!

Je ne peux malheureusement pas t'aider...par contre je suis surpris par la technologie de cet autoradio!, il date de quelle année?

il parle de 1972 c'est un coburg et autant surpris que toi!

Hola!

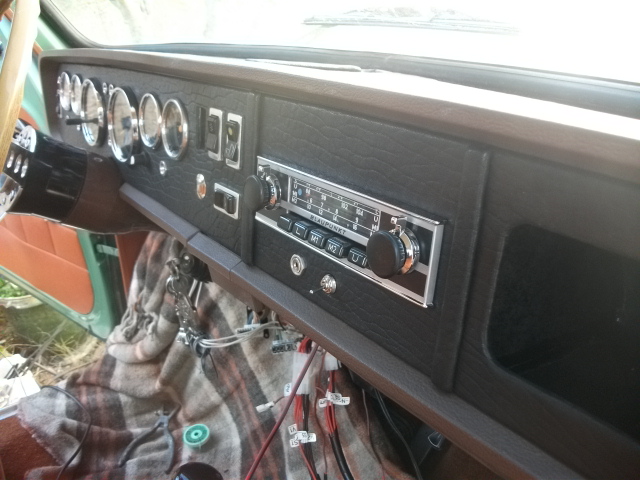

On voit les habillages sur les cotés du poste, dessous le basculeur radio ou mp3, je laisse tomber les commandes déportés pour le poste!
Le dessus a eu droit aussi à un cache de "jointage"

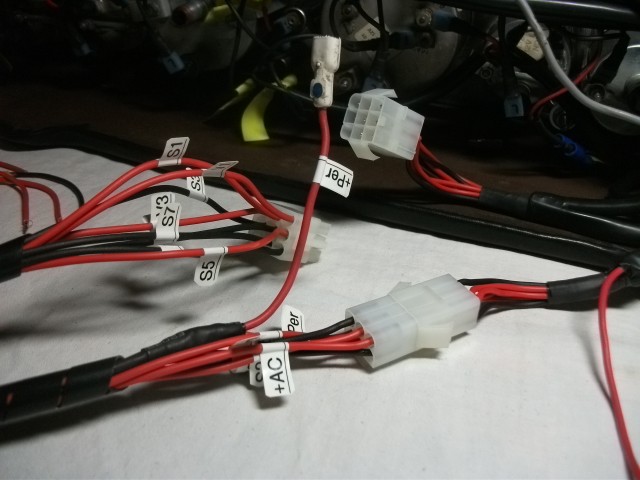

Pose des cosses du tdb et des étiquettes avec des ptits noms perso sur les fils


Soudure du faisceau sur le faisceau avec double thermo!
J'ai du rallonger les fils de certaines commandes par inter


A ce stade j'ai tout essayé ce soir et c'est ok tout marche sans prendre feu!
Trop tard pour faire une photo!

Prochain taf tester au voltmétre mon branchement de bouton start et installer le relais!

Beau boulot

au s'est le réve un tablau de bord comme sa:D

titou!

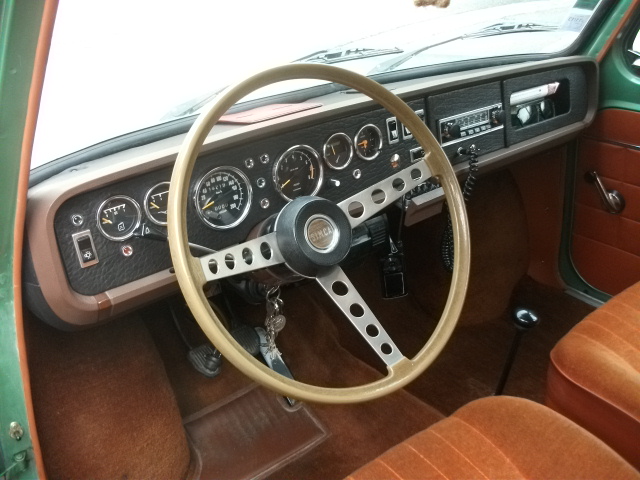

Et hop une petite mise à jour!

Il est vraiment superbe ! Il se fond parfaitement avec l intérieur marron ! Bon travail !

bonsoir a tous : je le trouve tres reussit ,dailleurs je prefere le TdB mille R a celui des R1/R2/R3 j'aime aussi celui du coupè bertone 1000
