problème fils faisceau

Bonjour tout le mode,
Après un long moment je reprends le remontage de ma Rallye 2,
seulement voilà, je n'ai pas repéré les fils du faisceau et je me pose des questions
sauriez vous me dire ou vont les 3 fils sur les images suivantes, le rouge cosse plate,
le noir cosse ronde, et le jaune cosse plate ??


Merci de vos réponses éclairées !!!

En faisant fonctionner tous les utilisateurs (voyants,charge alternateur ,phares ,veilleuses ,essuies glaces,ect ),il y aura quelque chose qui ne fonctionnera pas.Cosses males sur rouge et jaune ,c'est un retour de quelque chose ,cosse ronde ,femelle c'est une alimentation.Dis nous en plus apres ces essais.

Là çà me parle pas en plus en cosse mâle pour le Rouge et le Jaune

Sous le tableau de bord:

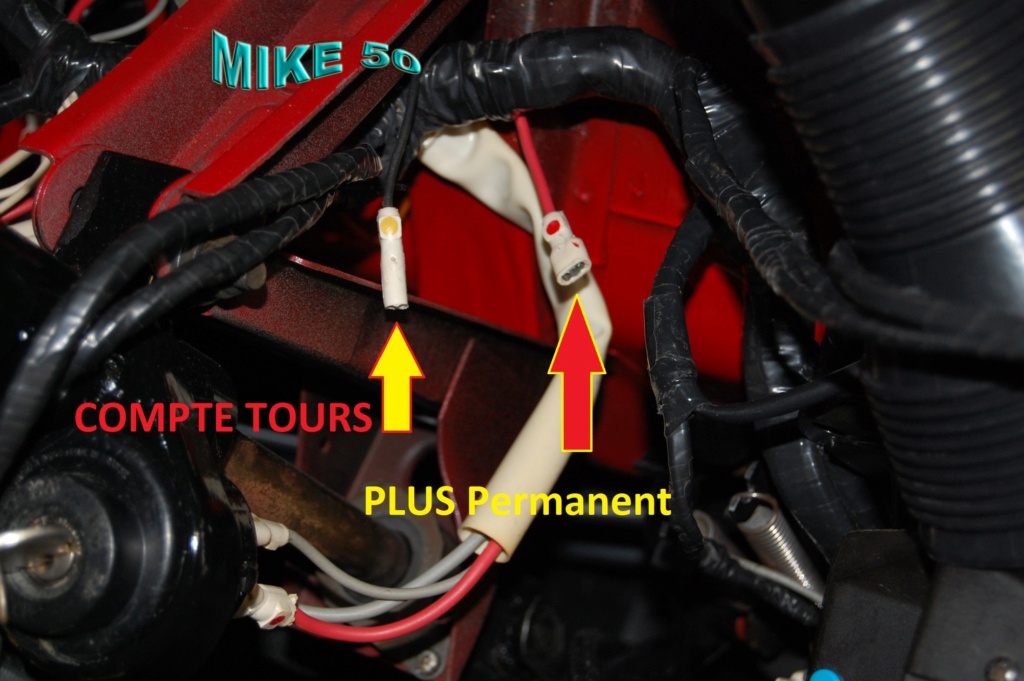

Le seul Rouge femelle en + permanent c'est celui qui est raccordé à ton fusible....."+ pour poste radio éventuellement à l'époque" (ici cosse femelle point rouge)
Le seul jaune (plus fin en section) était celui raccordé au compte tours, (ici cosse noir femelle point jaune)

Merci pour ces infos , je teste et vous tiens au courant,
bien à vous
slts

Bon branchement
Il y a un risque à expérimenter si on n'est pas sûr du branchement . Si on a fait une erreur et monté des fils en court circuit ...

Bonsoir,

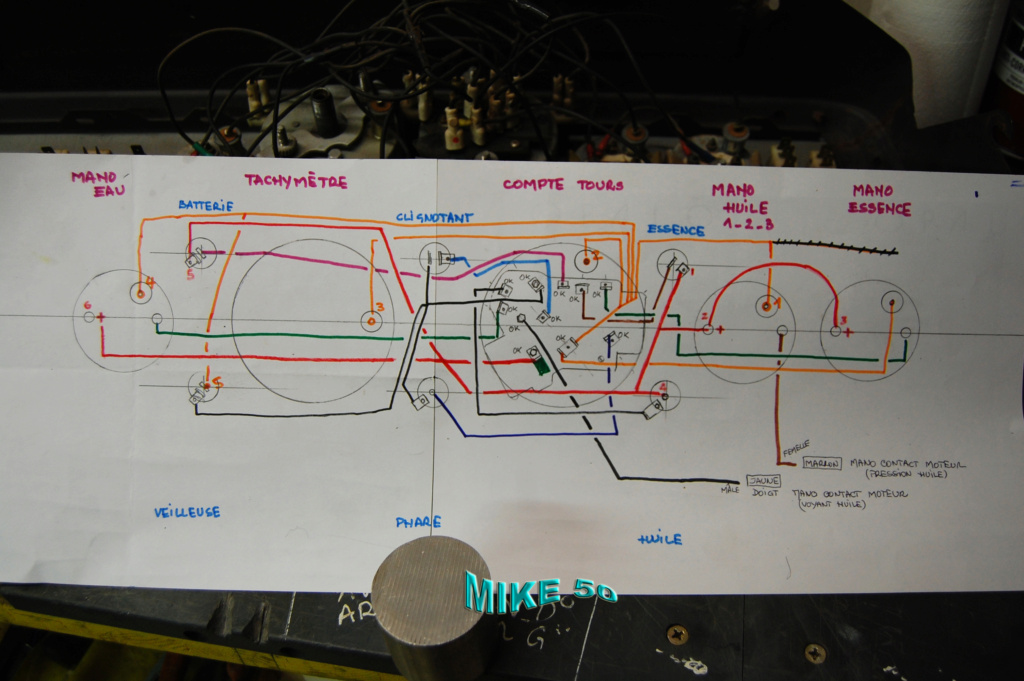

j'avance doucement, mais çà va le faire, et merci pour vos infos  il me reste seulement ce fil noir , un négatif peut être, qui arrive sur la pression d'huile, en revanche je vois pas ou il va , aucune fiche mâle  dispo, vous auriez une idée ??  je joins 2 photos
merci pour vos réponses

Pour tout ce qui est mano,on met un plus direct  sur mano et sur l'autre borne du mano c'est un fil direct aux capteurs de temperature,voyant essence,pression d'huile,jauge a essence,voyant essence,et c'est un moins.

Un des fils qui vient du mano contact pression d'huile du bloc moteur
Le second fil est raccordé à la platine au cul du compte tours

Bonjour à tous,
Le contrôleur universel est ton ami.
Il permet :
- en voltmètre, de savoir si le fil est alimenté par rapport à la masse, (mais une lampe témoin fait aussi l'affaire)
- en Ohm mètre (mesure de résistance) de savoir à quoi un fil est connecté.
C'est un outil indispensable pour faire de l'électricité.
A1000calement
